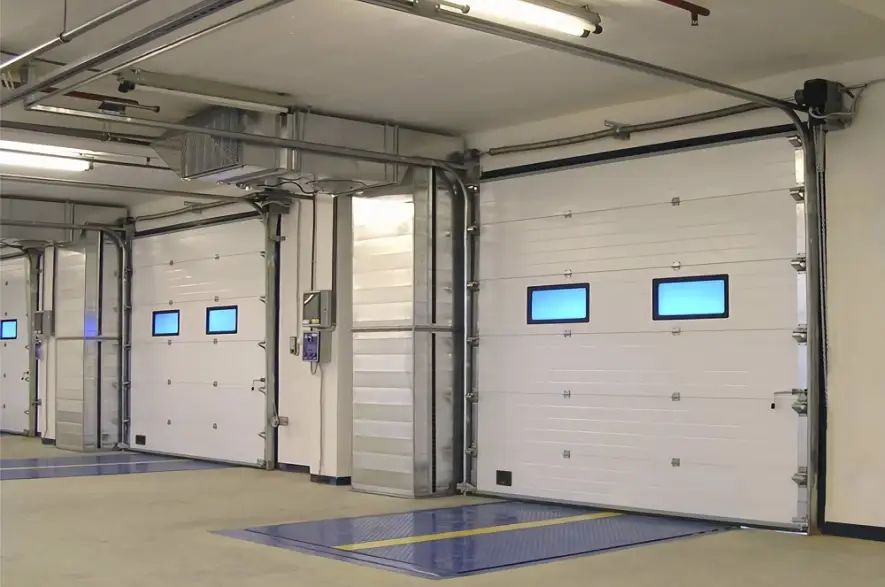

Автоматические промышленные секционные ворота подъемного типа применяются на производственных предприятиях, складах, в логистических комплексах, автомобильных сервисах, пожарных депо, сельскохозяйственных зданиях, торговых центрах и других объектах, где требуется быстро закрывать крупные проемы. Такая конструкция рассчитана на более интенсивную эксплуатацию, чем обычные гаражные системы, поэтому к ее прочности, ресурсу, теплоизоляции и безопасности предъявляются повышенные требования.
Полотно состоит из горизонтально расположенных секций, которые соединяются между собой шарнирами. При открывании оно перемещается по направляющим вверх, после чего располагается под потолком либо поднимается вертикально вдоль стены. Способ движения зависит от выбранного типа монтажа, высоты перемычки над проемом, расположения коммуникаций, формы кровли и свободного пространства внутри помещения. Подъемная схема позволяет использовать полезную площадь рядом со зданием, поскольку створке не требуется место для распахивания наружу или внутрь.
Основным материалом полотна служат стальные сэндвич-панели. Между наружными металлическими листами находится слой жесткого пенополиуретана, который повышает теплоизоляционные свойства и придает панели устойчивость к деформациям. Толщина секций у разных производителей и серий составляет примерно от 40 до 80 миллиметров. Для холодного склада может оказаться достаточной базовая панель, тогда как для отапливаемого цеха, холодильного терминала или помещения с постоянным пребыванием сотрудников желательно выбирать более энергоэффективное исполнение.
Как же устроены промышленные ворота автоматические секционные? Автоматика включает электропривод, блок управления, устройства остановки, концевые выключатели и элементы защиты. Запуск осуществляется настенной кнопкой, пультом, кодовой панелью, радиоканалом, системой контроля доступа или сигналом от внешнего оборудования. На логистических объектах управление нередко связывают с датчиками движения, светофорами, перегрузочными мостами и программным комплексом учета транспорта. После подачи команды двигатель приводит в движение вал или тяговый механизм, а сбалансированное пружинами полотно плавно перемещается по направляющим.
Промышленная конструкция отличается от бытового аналога не только размерами. Усиленные направляющие, более мощные кронштейны, износостойкие ролики и пружины с увеличенным количеством рабочих циклов позволяют выдерживать регулярные подъемы в течение смены. Для предприятий, где через проем непрерывно проходят погрузчики и грузовые автомобили, интенсивность работы становится одним из важнейших параметров. Неправильно подобранная система способна быстро выработать ресурс, даже если ее ширина и высота соответствуют проекту. Безопасность обеспечивают сразу несколько решений. Защита от обрыва троса предотвращает неконтролируемое падение полотна, а специальный механизм блокирует вал при разрушении пружины.
Фотоэлементы обнаруживают препятствие в зоне движения и останавливают закрывание. Чувствительная нижняя кромка реагирует на контакт с предметом, человеком или техникой, после чего привод прекращает движение и поднимает створку. Для помещений с активным транспортным потоком устанавливают сигнальные лампы, звуковые оповещатели и светофоры. В секционное полотно могут встраиваться окна, вентиляционные решетки и калитка.
Прозрачные вставки обеспечивают естественное освещение и позволяют видеть происходящее с другой стороны. Встроенный проход экономит время сотрудников, поскольку ради каждого перемещения человека не приходится открывать весь проем. При выборе такого решения нужно учитывать наличие порога, расположение петель, направление открывания и совместимость с защитной автоматикой.
Как выбрать подъемные ворота для промышленного объекта
Подбор начинается с точного обследования места установки. Измеряется не только ширина и высота проема, но и расстояние до потолка, глубина помещения, размеры боковых простенков, положение балок, трубопроводов, вентиляции, осветительных приборов и кабельных трасс. Ошибка в замерах приводит к проблемам при монтаже, необходимости переносить коммуникации или заказывать дополнительные комплектующие.
Для крупной конструкции желательно приглашать специалиста поставщика, который подготовит техническую карту и предложит подходящую схему подъема. Стандартный подъем применяется при достаточной перемычке и свободном пространстве под потолком. Низкий вариант подходит для объектов, где расстояние над проемом ограничено, однако такая компоновка может усложнять устройство направляющих.
Высокая схема позволяет сначала вести полотно вертикально, а затем размещать его горизонтально. Вертикальный подъем используется в высоких цехах и складах, если над въездом имеется свободная стена. Наклонное исполнение повторяет форму кровли и помогает рационально использовать внутренний объем здания. Следующим критерием становится размер конструкции. Производитель устанавливает предельно допустимые значения ширины, высоты и площади полотна для каждой серии. Чем больше проем, тем выше масса сэндвич-панелей и нагрузка на несущие детали.
Для широких въездов требуются усиленные профили, мощный привод и правильно рассчитанный торсионный механизм. Попытка сэкономить за счет облегченной комплектации ухудшает надежность и может создать угрозу для людей и оборудования. Теплотехнические характеристики следует соотносить с назначением здания. На неотапливаемой стоянке нет необходимости переплачивать за максимальную толщину панелей, если внутри и снаружи сохраняется близкая температура.
Для теплого производственного корпуса важны сопротивление теплопередаче полотна, качество уплотнений по периметру, герметичность стыков и отсутствие мостиков холода. Нужно оценивать характеристики всей конструкции, а не только центральной части сэндвич-панели, поскольку значительная доля потерь возникает в местах примыкания к стенам и полу. В регионах с суровой зимой нижний уплотнитель должен сохранять эластичность при отрицательных температурах.
Если резина твердеет на морозе, она хуже компенсирует неровности пола, из-за чего появляется щель. Для влажных помещений важна коррозионная стойкость металлических частей. В автомойках, пищевых цехах и сельскохозяйственных комплексах желательно использовать защищенную фурнитуру, специальные покрытия, нержавеющие элементы и привод с подходящим классом пылевлагозащиты.
Интенсивность эксплуатации рассчитывается по предполагаемому числу открываний и закрываний за сутки. Сервисный въезд, которым пользуются несколько раз в день, предъявляет иные требования, чем терминал с круглосуточной погрузкой. Рабочий ресурс пружин может составлять десятки или сотни тысяч циклов. Заказчик должен заранее сообщить поставщику реальную нагрузку, включая сезонные пики, ночные смены и увеличение транспортного потока в перспективе.
Запас по ресурсу обычно обходится дешевле, чем преждевременная замена торсионного узла и простой предприятия. Выбор электропривода зависит от площади и массы полотна, схемы подъема, скорости движения и частоты использования. Вальный двигатель устанавливается непосредственно на вал и хорошо подходит для промышленных систем. Цепной ручной механизм позволяет открыть въезд при отключении электричества.
На объектах, где остановка работы недопустима, предусматривают резервное питание или возможность подключения к аварийному источнику энергии. Блок управления должен поддерживать требуемые датчики, дистанционные команды и интеграцию с системой безопасности здания. Скорость открывания особенно важна для отапливаемых складов и холодильных комплексов. Чем дольше проем остается открытым, тем заметнее энергетические потери и сильнее сквозняки.
Секционная система обычно уступает скоростным рулонным конструкциям по темпу движения, однако обеспечивает лучшую теплоизоляцию и взломостойкость. На предприятиях с интенсивным потоком иногда устанавливают два изделия: наружное утепленное и внутреннее скоростное. Такое сочетание сокращает время теплообмена и повышает удобство логистики. При выборе необходимо проверить набор средств безопасности.
Минимальная конфигурация определяется условиями эксплуатации и действующими требованиями, но на активном производственном объекте экономия на защитных устройствах редко бывает оправданной. Фотоэлементы должны располагаться так, чтобы уверенно фиксировать человека, автомобиль или груз. Для погрузчиков с выступающими вилами полезны дополнительные оптические датчики или световая решетка, контролирующая значительную часть проема.
Отдельного внимания заслуживает калитка. Она удобна в тех помещениях, где сотрудники часто проходят через въезд, но уменьшает жесткость полотна и повышает стоимость изделия. Низкий порог облегчает перемещение тележек, хотя техническая возможность такого исполнения зависит от размеров конструкции и серии производителя. Калитка должна иметь доводчик, надежные петли и датчик, не позволяющий запустить привод при открытой створке.
До заключения договора следует оценить доступность сервисного обслуживания. Даже качественное оборудование требует осмотра, смазки, проверки натяжения тросов, диагностики пружин и регулировки автоматики. Если ближайшая сервисная бригада находится в другом регионе, срочный ремонт может занять несколько дней. Предпочтение стоит отдавать компании, которая хранит типовые запчасти, предоставляет регламент обслуживания и фиксирует сроки выезда в договоре.
Обзор цен на автоматические промышленные конструкции
Стоимость подъемных ворот формируется индивидуально, поскольку на нее влияют габариты, толщина панелей, вид подъема, цвет, автоматика, ресурс пружин, дополнительные элементы и сложность установки. Поэтому цена, указанная на сайте, часто относится к базовой комплектации определенного размера и не является окончательной суммой проекта. При сравнении предложений нужно проверять, включены ли привод, блок управления, доставка, монтаж, защитные датчики и пусконаладочные работы.
Небольшая промышленная конструкция для проема приблизительно три на три метра в базовом исполнении может стоить ориентировочно от 180–250 тысяч рублей без сложных дополнительных решений. Комплект с надежным вальным приводом, фотоэлементами, улучшенной автоматикой и профессиональным монтажом способен обойтись дороже. Цены сильно зависят от региона, марки оборудования, курса валют, стоимости металла и условий поставки, поэтому приведенные значения служат только рыночным ориентиром.
Изделия среднего размера, рассчитанные на въезд грузового транспорта, нередко находятся в диапазоне от 300 до 600 тысяч рублей. Увеличение толщины сэндвич-панелей, нестандартный оттенок, панорамное остекление, калитка и усиленный ресурс пружин поднимают бюджет. Крупная система шириной пять или шесть метров может стоить от 500 тысяч рублей до миллиона рублей и выше, особенно при вертикальном подъеме, специальной защите от коррозии и автоматизации промышленного уровня. Монтаж занимает заметную долю расходов. Его стоимость зависит от высоты работ, материала стен, состояния проема, необходимости сварки, использования подъемной техники и удаленности объекта.
Установка в подготовленном помещении обходится дешевле, чем работа на действующем предприятии со сложным графиком допуска. Ночные работы, оформление специальных разрешений, аренда вышки и усиление несущих участков увеличивают смету. Дополнительные устройства также меняют итоговую цену. Встроенная калитка, несколько рядов окон, световая решетка, сигнальная лампа, светофор, радиопульты, резервный аккумулятор и модуль удаленного управления оплачиваются отдельно.
Комплексная диспетчеризация требует настройки программного обеспечения и согласования протоколов обмена. При расчете бюджета следует учитывать не только покупку, но и плановое обслуживание, будущую замену расходных компонентов и возможный ремонт автоматики. Самое дешевое предложение не всегда оказывается выгодным. Низкая первоначальная стоимость может объясняться уменьшенным ресурсом пружин, тонким металлом, упрощенной защитой, слабым приводом или отсутствием монтажа.
Для объективного сравнения нужно запросить детальную спецификацию, где указаны характеристики панелей, модель двигателя, расчетное количество циклов, состав фурнитуры и гарантийные условия. Сопоставлять следует одинаковые комплектации, иначе разница в цене ничего не говорит о реальной выгоде.
Как купить промышленные ворота в интернете
Покупка через интернет начинается с поиска официального сайта производителя, регионального дилера или специализированной монтажной организации. Для промышленного оборудования обычная схема с добавлением товара в корзину применяется редко. Клиент отправляет параметры проема, фотографии, чертежи и описание режима эксплуатации, после чего менеджер рассчитывает комплектацию. Онлайн-калькулятор помогает получить предварительную сумму, но не заменяет инженерное обследование.
На сайте поставщика должны быть опубликованы реквизиты компании, контактные данные, сведения о гарантии, сертификаты и описание сервисных услуг. Полезно проверить срок работы организации, отзывы на независимых площадках и примеры завершенных объектов. Фотографии сами по себе не подтверждают квалификацию, поэтому у исполнителя можно запросить адреса доступных для осмотра установок или рекомендации корпоративных заказчиков. В заявке необходимо указать размеры проема, высоту перемычки, ширину боковых простенков и глубину помещения.
Потребуются сведения о материале стен, температурном режиме, наличии отопления, предполагаемом количестве циклов и напряжении электросети. Желательно приложить фотографии изнутри и снаружи, включая потолочную зону. Чем полнее исходные данные, тем точнее предварительное коммерческое предложение. После дистанционного расчета надежный продавец обычно предлагает выезд замерщика. Специалист проверяет геометрию, определяет места крепления и оценивает препятствия для направляющих.
По результатам обследования составляется окончательная спецификация. В ней отражаются размеры, тип подъема, характеристики полотна, автоматика, устройства безопасности, отделка, сроки производства, доставка и установка. Перед оплатой нужно внимательно изучить договор. В документе должны быть зафиксированы точные параметры оборудования, полная стоимость, порядок расчетов, срок изготовления, ответственность сторон и продолжительность гарантии. Отдельно прописывается подготовка проема: заказчик должен понимать, какие строительные работы выполняет самостоятельно.
Если подрядчик требует выровнять стены, усилить каркас или подвести питание, эти условия необходимо получить до начала производства. Оплата промышленного заказа часто делится на аванс и окончательный расчет. Переводить деньги на личную банковскую карту сотрудника рискованно, поскольку такая операция усложняет подтверждение сделки. Безопаснее оплачивать счет юридического лица или индивидуального предпринимателя, указанного в договоре. После передачи средств сохраняются платежные документы, переписка, чертежи и утвержденная спецификация.
При получении комплекта проверяются упаковка, количество мест и отсутствие видимых повреждений. Самостоятельно вскрывать все элементы до приезда монтажной бригады нежелательно, если договор возлагает ответственность за приемку на установщика. После завершения работ проводится пробный запуск, проверяется автоматика, имитируется появление препятствия и тестируется аварийное открывание. Заказчику передают инструкцию, гарантийный талон, акт выполненных работ и рекомендации по обслуживанию.
Обзор моделей и производителей на рынке
На российском рынке представлены отечественные, белорусские, европейские и азиатские решения. Ассортимент меняется из-за логистики и доступности комплектующих, поэтому перед заказом важно уточнять реальный срок изготовления и наличие запчастей. Известное название марки имеет значение, однако не менее важны квалификация дилера, качество замера и соблюдение технологии установки. Продукция DoorHan широко распространена благодаря развитой дилерской сети и большому выбору комплектующих. Для производственных объектов предлагаются серии ISD01 и ISD02.
Первая ориентирована на полотна из сэндвич-панелей и подходит для теплых складов, цехов и автосервисов. Вторая использует панорамные секции и применяется там, где требуется естественное освещение, обзорность или выразительный внешний вид. Преимуществами бренда считаются доступность деталей, разнообразие типов подъема и адаптация к российскому климату. Качество результата во многом зависит от корректного расчета и уровня конкретной монтажной организации. У белорусского производителя ALUTECH известны промышленные решения серии ProTrend и линейки, относящиеся к профессиональному сегменту.
Такие конструкции комплектуются прочными панелями, системой уплотнений и механизмами защиты. Компания предлагает различные варианты монтажа, цветового оформления и остекления. Оборудование ценят за продуманную фурнитуру, аккуратный внешний вид и развитую сеть партнеров. Цена комплекта может быть выше некоторых бюджетных аналогов, особенно при сложной конфигурации. Hormann традиционно относится к премиальному сегменту.
Промышленные модели серий SPU, APU и ALR различаются строением полотна и назначением. Утепленные стальные секции подходят для объектов, где важна энергоэффективность, алюминиевые панорамные варианты востребованы в автосалонах, сервисных центрах и современных производственных зданиях. Сильными сторонами считаются высокий уровень инженерной проработки, большой выбор автоматики и качественные защитные решения.
Недостатком для части покупателей становятся высокая стоимость, зависимость от доступности поставок и цена оригинальных запасных частей. На рынке встречаются решения Ryterna, Krispol и других европейских производителей. Их ассортимент включает утепленные промышленные полотна, панорамные модификации и различные схемы направляющих. Такая продукция привлекает дизайном и техническими возможностями, но перед покупкой необходимо выяснить, имеются ли в регионе авторизованный сервис и склад деталей.
Даже надежная модель создает сложности, если нужный ролик, панель или электронный компонент приходится долго ждать. Отдельную категорию составляют конструкции, собираемые региональными компаниями из панелей, направляющих, пружин и автоматики разных марок. Подобный подход позволяет создать гибкую комплектацию и снизить цену. Его качество определяется инженерным расчетом и совместимостью компонентов.
Покупателю следует запросить сведения о происхождении основных деталей, расчетном ресурсе, сертификатах и лице, которое несет гарантийные обязательства за изделие целиком. Сравнивать модели только по толщине панели недостаточно. Значение имеют толщина стального листа, плотность наполнителя, форма межсекционного соединения, качество покрытия и конструкция уплотнителей. Необходимо учитывать ресурс торсионных пружин, диаметр тросов, запас прочности направляющих и мощность двигателя.
Хорошая система представляет собой согласованный комплекс, а не набор привлекательных характеристик. Для теплого склада разумным выбором становится утепленная модель с надежным контуром герметизации и минимальным количеством панорамных вставок. Автосалону подходят алюминиевые секции с большой площадью остекления. На автомойке первостепенную роль играют влагостойкость, защищенная автоматика и коррозионная устойчивость. Для логистического терминала приоритетными будут высокий ресурс, быстрая работа, световая решетка и возможность интеграции с перегрузочным оборудованием.
Достоинства автоматических секционных систем
Главное достоинство подъемной конструкции заключается в экономии пространства. Полотно не распахивается перед зданием, поэтому автомобиль может остановиться близко к въезду. Внутри помещения также не образуется широкая зона движения створок. Это качество особенно ценно на тесных производственных территориях, где каждый метр используется для движения транспорта, хранения продукции или размещения оборудования.
Хорошая теплоизоляция делает секционные решения подходящими для отапливаемых объектов. Сэндвич-панели снижают теплопотери, а эластичные уплотнения закрывают стыки по периметру. При правильном монтаже система защищает помещение от осадков, ветра и пыли. Энергетический эффект становится заметнее на крупных проемах, хотя он зависит от продолжительности открытого состояния и интенсивности транспортного потока. Автоматизация повышает удобство и производительность. Водителю не нужно выходить из кабины, чтобы открыть въезд, а сотрудник может управлять оборудованием с поста охраны. Интеграция с датчиками, пультами и контролем доступа сокращает время операций.
На больших предприятиях это помогает организовать направленное движение транспорта и уменьшить вероятность ошибок персонала. К преимуществам относится разнообразие конфигураций. Подъем можно адаптировать к архитектуре здания, полотно выполнить в корпоративном цвете, дополнить окнами, калиткой и вентиляцией. Большой диапазон размеров позволяет закрывать как умеренные, так и крупные проемы.
При повреждении отдельной секции ее часто удается заменить без приобретения нового комплекта. Промышленные изделия рассчитаны на продолжительную службу. Усиленная механика выдерживает значительные нагрузки, а защитные механизмы снижают риск падения полотна. Регулярное техническое обслуживание позволяет заранее обнаруживать износ и планировать замену деталей без аварийного простоя. Ремонтопригодность становится существенным преимуществом для предприятий, где остановка въезда нарушает весь производственный процесс.
Недостатки и эксплуатационные ограничения
Главным недостатком является сравнительно высокая начальная стоимость. Помимо полотна и направляющих, заказчику приходится оплачивать автоматику, защитные устройства, доставку, установку и подготовку проема. Качественная промышленная система обходится дороже распашной конструкции, хотя разница частично компенсируется удобством, теплоизоляцией и рациональным использованием территории. Механизм чувствителен к качеству монтажа. Неправильно выставленные направляющие вызывают перекосы, шум и ускоренный износ роликов. Ошибочная настройка пружин увеличивает нагрузку на привод.
Недостаточно прочное основание приводит к ослаблению крепежа. По этой причине установку нельзя воспринимать как простую сборочную операцию, которую допустимо поручить бригаде без профильного опыта. Конструкция нуждается в регулярном обслуживании. Тросы, пружины, ролики, петли и защитные устройства должны периодически осматриваться. Попытка эксплуатировать оборудование до возникновения неисправности повышает риск дорогостоящего ремонта. Торсионные пружины находятся под большим напряжением, поэтому их самостоятельная регулировка опасна и должна выполняться подготовленным специалистом. Секционное полотно занимает место под потолком или вдоль стены. Направляющие могут конфликтовать с кран-балками, освещением, вентиляцией и инженерными сетями.
На этапе проектирования это ограничение решается выбором подходящего подъема, но в готовом здании иногда требуется перенос коммуникаций. При низкой перемычке конструкция становится сложнее, а фактическая высота проезда может уменьшиться. Скорость движения обычно ниже, чем у специализированных скоростных ворот. На терминале с непрерывным потоком транспорта это увеличивает теплопотери и время ожидания.
Проблему можно сократить выбором более производительного привода, грамотной логикой управления или установкой дополнительного скоростного полотна, однако такие решения повышают бюджет. При ударе погрузчика или грузового автомобиля повреждаются панели, направляющие и ролики. Отдельную секцию можно заменить, но нестандартный цвет или снятая с производства серия усложняют поиск. Защитные столбики и ограничители уменьшают вероятность столкновения. Для интенсивных зон полезно предусматривать ограждение направляющих и визуальную разметку.
Автоматические промышленные секционные ворота становятся надежной частью здания только при комплексном подходе к выбору. Необходимо учитывать размеры проема, температурный режим, количество рабочих циклов, схему подъема, возможности автоматики и доступность обслуживания. Точная спецификация, профессиональный замер и квалифицированный монтаж важнее поверхностной экономии. Правильно подобранная модель ускоряет логистические операции, сохраняет тепло, повышает безопасность и служит много лет, не создавая незапланированных простоев.
